OpenVino 的 Inference Engine Samples 放在

<INSTALL_DIR>/deployment_tools/inference_engine/samples 底下

以我的為例子

我的Inference Engine Samples 在

C:\Program Files (x86)\IntelSWTools\openvino_2019.1.148\

deployment_tools\inference_engine\samples 底下

samples資料夾底下有三種型別

●Samples & tools是簡單的應用程式，用來闡述Inference Engine API怎麼用的

●Demos較複雜，內容是用IE API解決特定的use-cases

Sample / Demo 我各挑一個來玩

■Hello Shape Infer C++ Sample

這個Sample會去偵測input圖片裡面的object

並用矩形框起來

這個例子是在教怎麼使用 Shape Inference

所吃的圖片input要是BGR channel

若是RBG圖片 要使用 --reverse_input_channels來轉成RBG channel

詳情請見Converting a Model Using General Conversion Parameters

以下步驟我是根據官方demo batch的邏輯建立的

(demo_squeezenet_download_convert_run.bat)

步驟1： 先搞到一個public 或pre-trained的model

             可以用OpenVINO Model Downloader 或

             https://download.01.org/opencv/ 去下載pre-trained model

             我用Model Downloader 來下一個ssd300好了 ，cmd指令如下

             ★python "%INTEL_OPENVINO_DIR%\deployment_tools\tools\

                model_downloader\downloader.py"

                --name ssd300

                --output_dir
                 C:\Users\$(username)\Documents\Intel\OpenVINO\openvino_models\models\FP32

                output_dir我選擇放在FP32是因為我設的TARGET是CPU

                 若TARGET我設MYRIAD就會放在FP16

           執行後出現Error

          ###############|| Downloading topologies ||###############

             ========= Downloading C:\Users\xxxxx\Documents\Intel\OpenVINO\
             openvino_models\models\FP32\object_detection\common\ssd\300\caffe\ssd300.tar.gz
             Error Connecting: HTTPSConnectionPool(host='docs.google.com', port=443):
             Max retries exceeded with url: /uc?export=download&id=0BzKzrI_SkD1_TkFPTEQ1Z091SUE (
             Caused by ProxyError('Cannot connect to proxy.',
             NewConnectionError('<urllib3.connection.VerifiedHTTPSConnection object at 0x000001EE51A88080>:
             Failed to establish a new connection: [Errno 11001] getaddrinfo failed',)))

             這是因為我連公司網路的緣故

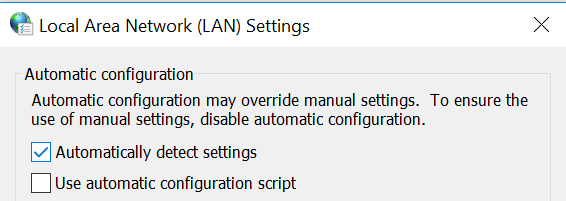

             後來連手機熱點+把Lan設定改成auto就解決了

步驟2： 安裝Model Optimizer prerequisites

              cmd指令如下

             ★cd C:\Program Files (x86)\IntelSWTools\openvino_2019.1.148\deployment_tools\model_optimizer\install_prerequisites

             ★call install_prerequisites_caffe.bat

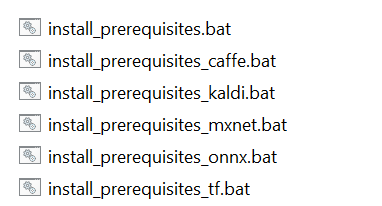

                      註： 在install_prerequisites底下有這些batch，視你所要轉換的model是從哪個framework產出的來做使用

步驟3： 把model轉成IR

              ●我在C:\Users\xxxx\Documents\Intel\OpenVINO\openvino_models\ir\FP32

             新增  object_detection\ssd\300\caffe    路徑放IR

              ●將 C:\Users\xxx\Documents\Intel\OpenVINO\openvino_models\models\FP32\

                   object_detection\ssd\300\caffe\models\VGGNet\VOC0712Plus\SSD_300x300_ft\deploy.prototxt

                   rename成 VGG_VOC0712Plus_SSD_300x300_ft_iter_160000.prototxt

             cmd指令如下

             ★ cd C:\Program Files (x86)\IntelSWTools\openvino_2019.1.148\

                 deployment_tools\model_optimizer

             ★python mo.py --input_model                                                                       C:\Users\xxx\Documents\Intel\OpenVINO\openvino_models\models\FP32\

object_detection\ssd\300\caffe\models\VGGNet\VOC0712Plus\SSD_300x300_ft\

VGG_VOC0712Plus_SSD_300x300_ft_iter_160000.caffemodel

                 --output_dir

                 C:\Users\xxx\Documents\Intel\OpenVINO\openvino_models\ir\

                 FP32\object_detection\ssd\300\caffe

                 --data_type FP32

                     註： IR路徑名意義

                  %BUILD_FOLDER%\openvino_models\ir\%target_precision%\

                  %model_type%\%model_name%\%model_version%\%model_framework%

步驟4： Generate VS solution for Inference Engine samples using cmake

             demo_squeezenet_download_convert_run.bat裡面的指令是

             cd "%INTEL_OPENVINO_DIR%\deployment_tools\inference_engine\samples"

             && cmake -E make_directory "%SOLUTION_DIR64%"

             && cd "%SOLUTION_DIR64%"

             && cmake -G "Visual Studio !MSBUILD_VERSION!" -A %PLATFORM%
             "%INTEL_OPENVINO_DIR%\deployment_tools\inference_engine\samples"

              因為我之前跑過demo_squeezenet_download_convert_run.bat

              %SOLUTION_DIR64%資料夾已經建立了

              所以將上面的指令改寫成


              cd "%SOLUTION_DIR64%"

              && cmake -G "Visual Studio !MSBUILD_VERSION!" -A %PLATFORM%
              "%INTEL_OPENVINO_DIR%\deployment_tools\inference_engine\samples"

               cmd指令如下

             ★cd "C:\Users\xxxx\Documents\Intel\OpenVINO\inference_engine_samples_build"
                && cmake -G "Visual Studio 15 2017" -A x64 "C:\Program Files (x86)\
                IntelSWTools\openvino\deployment_tools\inference_engine\samples"

步驟5： Build Inference Engine

             cmd指令如下

             ★"C:\Program Files (x86)\Microsoft Visual Studio\2017\Professional\

                  MSBuild\15.0\Bin\MSBuild.exe"

                  Samples.sln

                  /p:Configuration=Release /t:hello_shape_infer_ssd /clp:ErrorsOnly /m

步驟6： Do inference on CPU on an image using a trained SSD network

             ★cd C:\Users\xxxx\Documents\Intel\OpenVINO\

                inference_engine_samples_build\intel64\Release

             ★hello_shape_infer_ssd

               "C:\Users\xxx\Documents\Intel\OpenVINO\openvino_models\ir

                \FP32\object_detection\ssd\300\caffe\

                VGG_VOC0712Plus_SSD_300x300_ft_iter_160000.xml"

                "C:\test.bmp" CPU 3

ps:請自己找一個bmp檔rename成test.bmp   有些圖片可能無法判斷出object

找街道有行人的照片應該比較沒問題

              上面的指令執行後出現找不到opencv_world410.dll / inference_engine.dll/tbb.dll的error

              google一下發現是少執行了下面的設定環境變數的cmd指令

          ★ call "C:\Program Files (x86)\IntelSWTools\openvino_2019.1.148\bin\setupvars.bat"

步驟7：產出結果

指令執行完畢會看到如下msg

The resulting image was saved in the file: hello_shape_infer_ssd_output.jpg

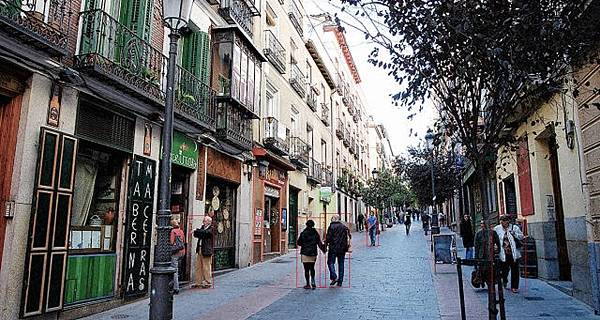

我網路上隨便抓一張圖的執行結果

可以看出行人這個object被detect到並框出

--------------------------------------------------
